คู่มือการใช้งานรถเข็นวีลแชร์ไฟฟ้า รุ่น MovePro

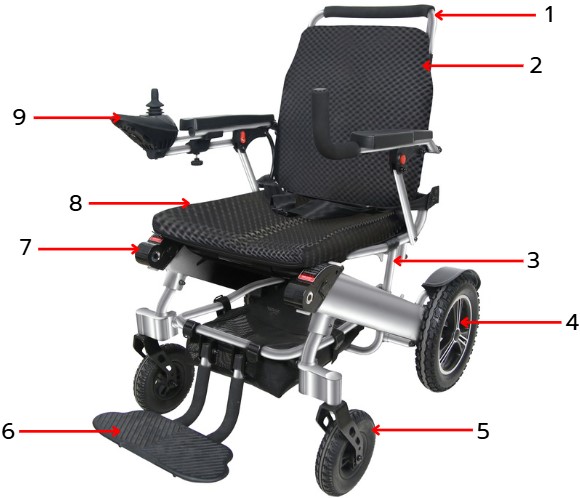

- โครงพนักพิงหลัง
- เบาะพนักพิงหลัง
- โครงรถเข็น
- ล้อหลัง
- ล้อหน้า
- ที่พักเท้า
- แบตเตอรี่
- เบาะนั่ง

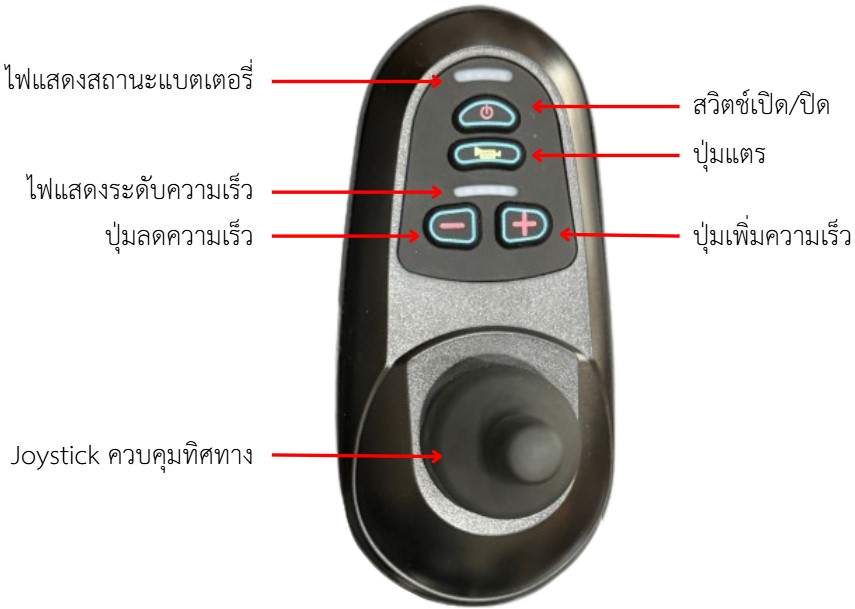

- ชุดควบคุม

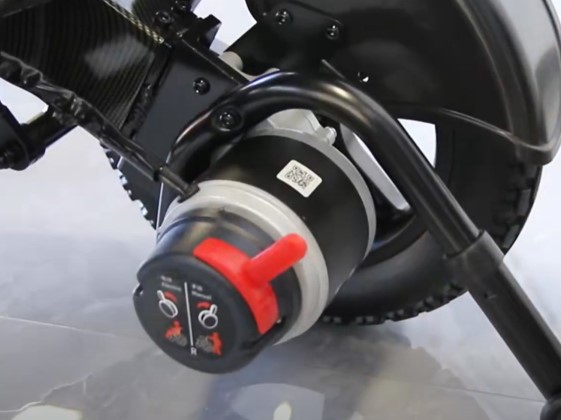

- ปรับโหมดการใชงานจาก Manual เป็น Electric เมื่อต้องการควบคุมรถเข็นด้วยระบบไฟฟา

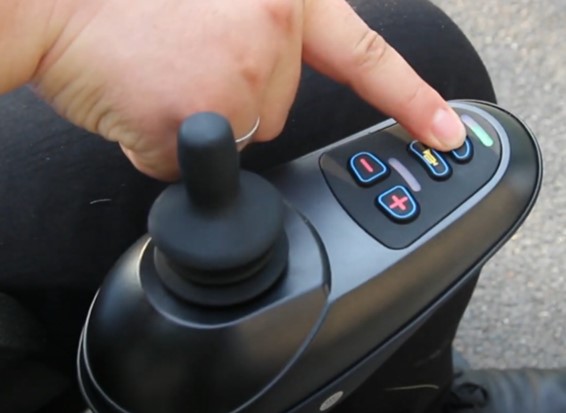

- กดปุ่ม เปิด/ปิด ปรับความเร็วให้อยู่ในระดับต่ำ เมื่อเริ่มใช้งานรถเข็น สำหรับผู้ใช้งานครั้งแรกหรือผู้ที่ยังไม่ชำนาญ แนะนำให้ใช้ความเร็วต่ำเพื่อลดความเสี่ยงในการเกิดอุบัติเหตุ

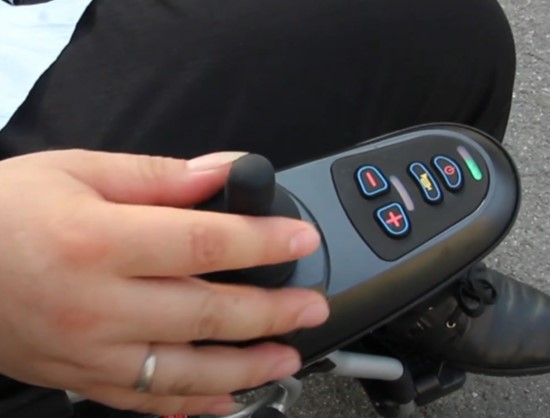

- บังคับ Joystick เพื่อใช้งานรถเข็นโดยผู้ใช้งานสามารถปรับระดับความเร็วได้ 5 ระดับ แนะนำให้ใช้ความเร็วต่ำสุด
- ปิดรถเข็น ให้กดสวิตช์เปิด/ปิดค้างไว้

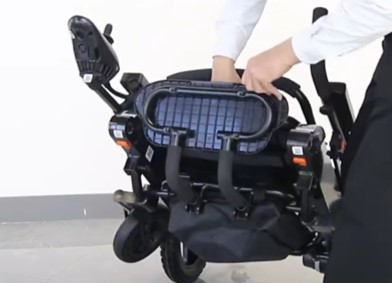

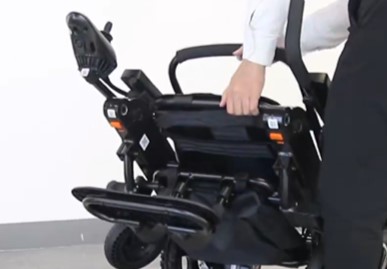

วิธีการพับรถเข็น
1.ถอดเบาะรองนั่งและพนักพิงหลังออก
2.พับพนักพิงหลังลง
3.พับที่พักเท้าขึ้น

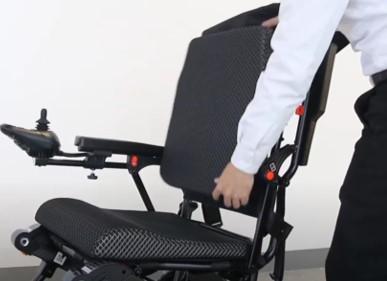

วิธีการปรับพนักพิงหลัง

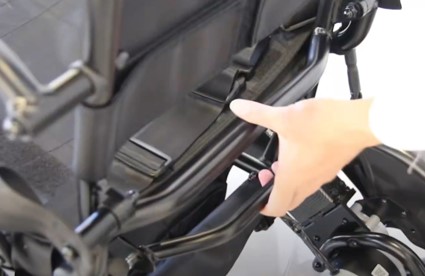

พับลง : บีบตัวล็อกด้านหลังพนักพิงหลังเข้าหากัน แล้วพับพนักพิงลง

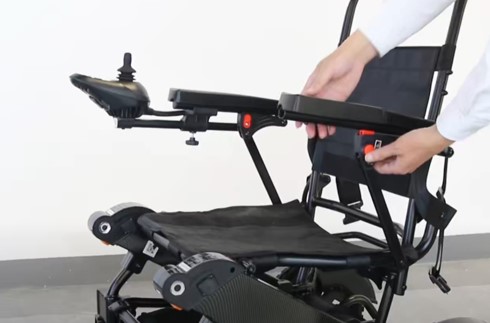

วิธีการปรับพนักพิงแขน
ปรับขึ้น : กดปุ่มสีแดง แล้วปรับยกขึ้น
ปรับลง : ปรับพนักวางแขนลง จนลงล็อก
- วีลแชร์ไม่ทำงานเมื่อเปิดสวิตช์ควบคุม
1.1 เมื่อกดปุ่มเปิดเครื่องแล้ว ไม่มีไฟแสดงสถานะติดขึ้น
โปรดตรวจสอบว่า:
– สายไฟแบตเตอรี่เสียบแน่นดีหรือไม่
– ปลั๊ก A และปลั๊ก B เชื่อมต่อแน่นหนาหรือไม่
– ขั้วต่อระหว่างชุดควบคุม (Controller) และกล่องควบคุม (Control Box) เชื่อมต่ออย่างถูกต้องหรือไม่1.2 แบตเตอรี่ไม่มีไฟ:
– กรุณาชาร์จแบตเตอรี่ทันที
– หากไม่สามารถชาร์จได้ อาจเกิดจากเครื่องชาร์จชำรุด หรือแบตเตอรี่เสีย
คำอธิบายไฟแสดงสถานะข้อผิดพลาด (Fault Light)
รูปแบบการแจ้งเตือน |
ความหมาย / ข้อผิดพลาด |
คำแนะนำ / แนวทางการแก้ไข |
|
เสียงบิ๊บสั้น 6 ครั้ง และไฟแสดงระดับพลังงาน 5 ดวงกระพริบ 6 ครั้ง |
ระบบควบคุมตรวจพบกระแสไฟเกิน |
ตรวจสอบว่าเบรกหรือกลไกขับเคลื่อนของมอเตอร์ติดขัดหรือไม่ กระแสที่ตรวจวัดได้ไม่สูงมาก อาจเกิดจากปัญหาที่ตัวชุดควบคุม ควรติดต่อผู้ผลิตหรือผู้จำหน่าย |
|
เสียงบิ๊บสั้น 7 ครั้ง และไฟแสดงระดับพลังงาน 5 ดวงกระพริบ 7 ครั้ง |
ข้อผิดพลาดที่ Joystick |
Joystick อาจอยู่ในตำแหน่งที่ไม่เหมาะสม หรือสาย Joystick ขาด/เสียบไม่แน่น โปรดตรวจสอบสายเชื่อมต่อ หรืออาจต้องติดต่อผู้ผลิต |
|
เสียงบิ๊บสั้น 8 ครั้ง และไฟแสดงระดับพลังงาน 5 ดวงกระพริบ 8 ครั้ง |
ข้อผิดพลาดที่ชุดควบคุม |
โปรดติดต่อผู้ผลิตหรือผู้จำหน่าย |
|
เสียงบิ๊บสั้น 9 ครั้ง และไฟแสดงระดับพลังงาน 5 ดวงกระพริบ 9 ครั้ง |
ตัวควบคุมไม่สามารถตรวจจับสัญญาณ Hall ของมอเตอร์ซ้ายได้ขณะเปิดเครื่อง |
สาย Hall ของมอเตอร์ซ้ายอาจเสียหรือหลวม โปรดตรวจสอบหรือเปลี่ยนใหม่ |
|
เสียงบิ๊บสั้น 10 ครั้ง และไฟแสดงระดับพลังงาน 5 ดวงกระพริบ 10 ครั้ง |
ตัวควบคุมไม่สามารถตรวจจับสัญญาณ Hall ของมอเตอร์ขวาได้ขณะเปิดเครื่อง |
สาย Hall ของมอเตอร์ขวาอาจเสียหรือหลวม โปรดตรวจสอบหรือเปลี่ยนใหม่ |
|
เสียงเตือน 6 ครั้ง และไฟแสดงระดับพลังงาน 5 ดวงกระพริบ 6 ครั้ง |
มอเตอร์ซ้ายเริ่มทำงาน หรือพบว่ามีการบล็อกมอเตอร์ซ้าย |
ตรวจสอบว่ามอเตอร์ซ้ายติดขัดหรือมีสิ่งกีดขวางหรือไม่ |
|
เสียงเตือน 11 ครั้ง และไฟแสดงระดับพลังงานกระพริบ 11 ครั้ง |
มอเตอร์ขวาเริ่มทำงาน หรือพบว่ามีการบล็อกมอเตอร์ขวา |
ตรวจสอบว่ามอเตอร์ขวาติดขัดหรือมีสิ่งกีดขวางหรือไม่ |
