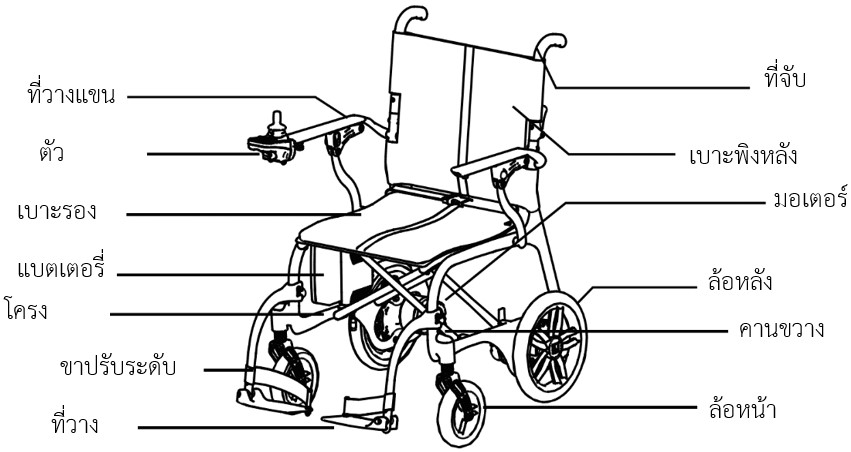

คู่มือการใช้งานรถเข็นวีลแชร์ไฟฟ้า รุ่น MoveAir

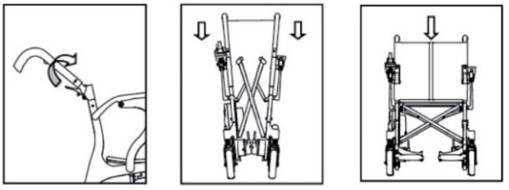

นำรถเข็นไฟฟ้าออกจากกล่องและวางบนพื้นเรียบ ยกพนักพิงที่พับไว้ขึ้นและกดท่อเบาะรองนั่งทั้งสองด้านลงเพื่อเปิดรถเข็นไฟฟ้าจนกระทั่งเบาะรองนั่งและพนักพิงทั้งหมดกางออกหมด

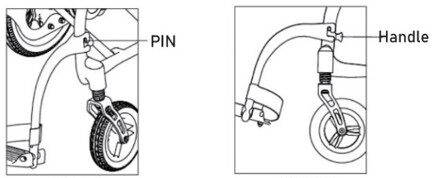

1. การติดตั้งและถอดชุดขาตั้ง
   • นำชุดขาตั้งออกจากกล่องอุปกรณ์เสริม จัดชุดขาตั้งให้ตรงกับหมุดบนชั้นวางท่อ แล้วใส่เข้าไปเพื่อให้รูบนท่อขาตั้งห้อยลงมา สามารถติดตั้งบนหมุดของโครงได้
   • ดึงที่จับออกด้านนอก ยกชุดขาตั้งขึ้นด้านบนแล้วดึงออกเพื่อถอดชิ้นส่วนขาตั้ง
   คำแนะนำ: ก่อนขึ้นรถ โปรดเหยียบแป้นเหยียบซ้ายและขวาขึ้นก่อน

2. การติดตั้งและปรับระบบควบคุม
   ขั้นแรก ให้คลายลูกบิดที่ท่อราวจับ จากนั้นสอดแกนปรับของคอนโทรลเลอร์เข้าไปในท่อราวจับแล้วนั่งบนรถเข็นไฟฟ้า หลังจากเลื่อนแกนยึดของคอนโทรลเลอร์ไปข้างหน้าและข้างหลังไปยังตำแหน่งที่เหมาะสมแล้ว ให้ล็อกลูกบิด
   (หากติดตั้งคอนโทรลเลอร์ไว้ทางด้านซ้าย ให้ทำวิธีเดียวกัน



3. การเดินสายระบบควบคุม
   ระบบควบคุมจะติดตั้งอยู่ทางด้านขวาตามค่าเริ่มต้น (หากต้องการปรับตำแหน่งการ

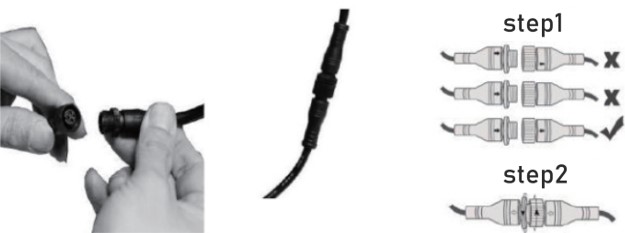

   ติดตั้ง ต้องถอดสกรูยึดของหัวเข็มขัดอลูมิเนียมออกก่อน แล้วจึงติดตั้งไว้ทางด้านซ้าย) เสียบขั้วต่อสายควบคุมบนคอนโทรลเลอร์เข้ากับขั้วต่อที่ตรงกันบนไดรเวอร์ แล้วขันน็อตให้แน่น เมื่อเชื่อมต่อขั้วต่อต้องต่อขั้วให้ถูกต้อง ลูกศรสีดำบนขั้วต่อด้านซ้ายและขวาต้องตรงกันและไม่ควรกดแรงเกินไปเพื่อป้องกันไม่ให้ขั้วต่อเสียหาย

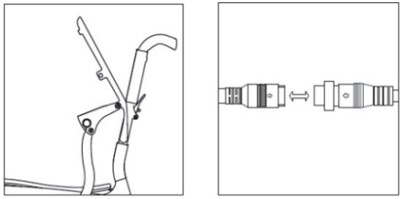

4. การทำงานของราวจับแบบพลิกกลับ
   กดปุ่มราวจับค้างไว้เพื่อแยกตัวล็อคออกจากราวจับ จากนั้นคุณสามารถพลิกราวจับไปด้านหลังเพื่อให้ขึ้นและลงจากรถได้สะดวกขึ้น

5. การเดินสายแบตเตอรี่
   ต่อสายเชื่อมต่อบนชุดแบตเตอรี่เข้ากับขั้วต่อที่ตรงกันบนคนขับ แล้วขันน็อตให้แน่น สังเกตการจับคู่ของร่อง ลูกศรสีดำบนขั้วต่อด้านซ้ายและขวาต้องตรงกันและต้องไม่ดันเข้าไปเพื่อป้องกันไม่ให้ขั้วต่อเสียหาย ขั้วต่อแบตเตอรี่ซ่อนอยู่ที่ด้านล่างของพนักพิง



6. การสลับระหว่างการขับเคลื่อนด้วยไฟฟ้าและการเข็นด้วยมือ
   เมื่อต้องเข็นรถเข็นด้วยมือแทนไฟฟ้า ให้หมุนที่จับมอเตอร์ด้านซ้ายและขวา ดังแสดงในรูปที่ 13 การดันที่จับไปข้างหน้าคือโหมดไฟฟ้า และการดันไปข้างหลังคือโหมดแมนนวล

7. การทำงานของแบตเตอรี่ที่สามารถถอดเปลี่ยนได้อย่างรวดเร็วกดปุ่มบนแบตเตอรี่แล้วยกขึ้นเพื่อถอดกล่องแบตเตอรี่

8. การพับเก็บ
   ปิดเครื่องควบคุม พลิกแป้นเหยียบขึ้น จับปลายด้านหน้าและด้านหลังของเบาะรองนั่งแล้วยกขึ้นแรงๆ เพื่อนำโครงด้านซ้ายและด้านขวาเข้าใกล้ตรงกลางมากขึ้น หยุดเมื่อมอเตอร์ด้านซ้ายและด้านขวาอยู่ใกล้กัน
   กดปุ่มพับพนักพิงและกดท่อด้ามจับไปด้านหลังพร้อมกันเพื่อพับพนักพิงเข้าที่

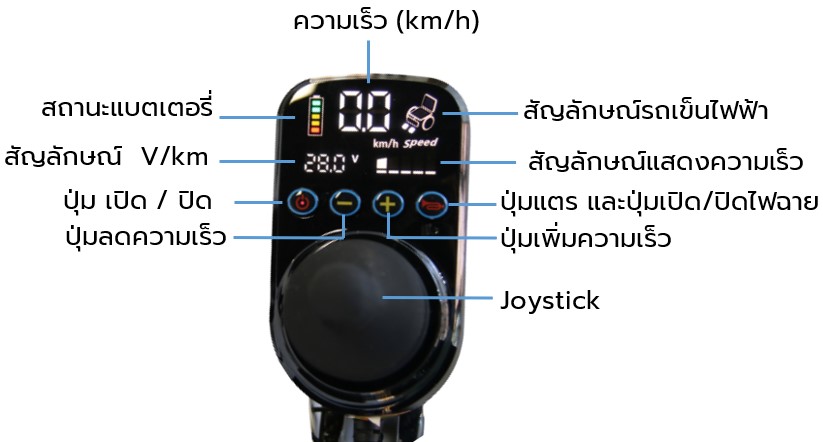

• คันโยก (Joystick) : การดันคันโยกสามารถควบคุมทิศทางและความเร็วของรถเข็นได้
• สวิตช์เปิดปิด: กดเพื่อเปิดเครื่อง หลังจากมีเสียง “บี๊บ” อุปกรณ์จะพร้อมใช้งาน กดค้างไว้ 3 วินาที เพื่อปิดเครื่อง หลังจากมีเสียง “บี๊บ” ยาว อุปกรณ์จะปิดลงสำเร็จ
• ความเร็ว : เมื่อต้องการให้วีลแชร์มีความเร็วสูงสุดให้กดปุ่มเพิ่มความเร็ว เมื่อต้องการลดความเร็วลง ให้กดปุ่มลดความเร็ว
• แตร: กดค้างเพื่อให้ส่งเสียง ปล่อยเพื่อปิดเสียง
• ไฟฉาย : กดที่ปุ่มแตร 1 ครั้งเพื่อเปิดหรือปิดไฟฉาย

การใช้ตัวควบคุม

1. หลังจากที่ผู้ใช้งานนั่งลงอย่างมั่นคงแล้ว ให้ปุ่ม เปิด/ปิด ที่แผงควบคุม เมื่อมีเสียง “บี๊บ” อุปกรณ์จะพร้อมใช้งาน ระบบจะตั้งค่าการสตาร์ทที่ปลอดภัย เมื่อสตาร์ทเครื่อง โปรดปล่อยคันโยก มิฉะนั้นระบบจะแจ้งเตือนว่าระบบขัดข้องและรถเข็นจะสตาร์ทไม่ได้
2. ความเร็วในการเคลื่อนที่ของรถเข็นจะปรับด้วยปุ่มปรับความเร็วบนตัวควบคุม มีทั้งหมด 5 ระดับ แนะนำให้ใช้ความเร็วขั้นต่ำเมื่อเริ่มใช้งาน เนื่องจากไม่สามารถเปลี่ยนระดับได้ระหว่างการเดินทาง สำหรับผู้ใช้ครั้งแรก ขอแนะนำให้เดินทางด้วยความเร็วขั้นต่ำเพื่อหลีกเลี่ยงอุบัติเหตุจากการใช้งานที่ขาดทักษะ
3. เริ่มต้นด้วยการค่อยๆ ขยับที่คันโยก เมื่อขยับที่คันจับโยกไปข้างหน้า รถเข็นจะเคลื่อนไปข้างหน้า เมื่อขยับไปทางซ้าย รถเข็นจะเลี้ยวซ้าย เมื่อขยับไปทางขวา รถเข็นจะเลี้ยวขวา เมื่อขยับไปข้างหลัง รถเข็นจะถอยกลับ เมื่อฝึกพื้นฐานจนชำนาญแล้ว จะสามารถทำให้รถเข็นเคลื่อนที่ได้อย่างอิสระ
4. หากจำเป็นต้องบีบแตร ให้กดค้างปุ่มที่มีสัญลักษณ์แตรบนตัวควบคุม
5. เมื่อแบตเตอรี่ชาร์จเต็มแล้ว แถบระดับแบตเตอรี่ทั้งหมดจะสว่างขึ้น เมื่อแบตเตอรี่ใกล้หมด แถบระดับแบตเตอรี่เพียงแถบเดียวจะสว่างขึ้น แสดงว่าพลังงานแบตเตอรี่ที่เหลือ อยู่ในปัจจุบันไม่เพียงพอ โปรดชาร์จแบตเตอรี่เพื่อให้แบตเตอรี่ชาร์จเต็ม
6. หากต้องการปิดรถเข็น ให้กดสวิตช์เปิด/ปิดค้างไว้ หลังจากมีเสียงบี๊บ รถเข็นจะปิด

เบรกอิเล็กทรอนิกส์

• รถเข็นไฟฟ้ารุ่นนี้ใช้ระบบเบรกอิเล็กทรอนิกส์ รถเข็นจะหยุดทันทีเมื่อคุณปล่อยมือ เพื่อความปลอดภัยในการใช้งาน (เมื่อสตาร์ทเครื่อง โปรดตรวจสอบให้แน่ใจว่าได้เปลี่ยนที่จับเป็นเกียร์ไฟฟ้าแล้ว)
• การแปลงระหว่างการขับเคลื่อนด้วยไฟฟ้าและการเข็นด้วยมือ
  รถเข็นไฟฟ้าใช้มอเตอร์แบบไม่มีแปรงถ่านและติดตั้งระบบเบรกแม่เหล็กไฟฟ้า ในโหมดไฟฟ้า รถเข็นจะหยุดทันทีเมื่อคุณปล่อยมือ เพื่อความปลอดภัยควรสลับโหมดไฟฟ้าและแบบแมนนวลบนมอเตอร์ เมื่อเลื่อนที่จับสวิตช์ไปที่ตำแหน่ง “ไฟฟ้า” รถเข็นจะอยู่ในโหมดไฟฟ้า เมื่อเลื่อนที่จับสวิตช์ไปที่ตำแหน่ง “แมนนวล” รถเข็นจะอยู่ในโหมดแมนนวล ในโหมดแมนนวลรถเข็นจะถูกเข็นได้ เมื่อใช้โหมดไฟฟ้า ก่อนเปิดเครื่องควรเลื่อนที่จับสวิตช์ไปที่ตำแหน่ง “ไฟฟ้า” มิฉะนั้น รีโมตคอนโทรลจะส่งสัญญาณเตือน

การใช้งานเครื่องชาร์จ

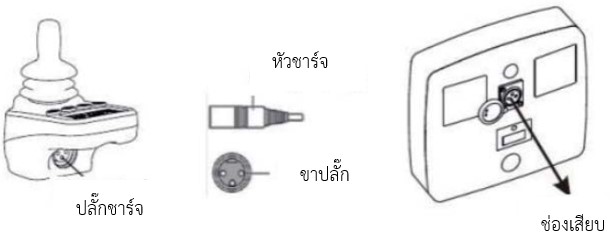

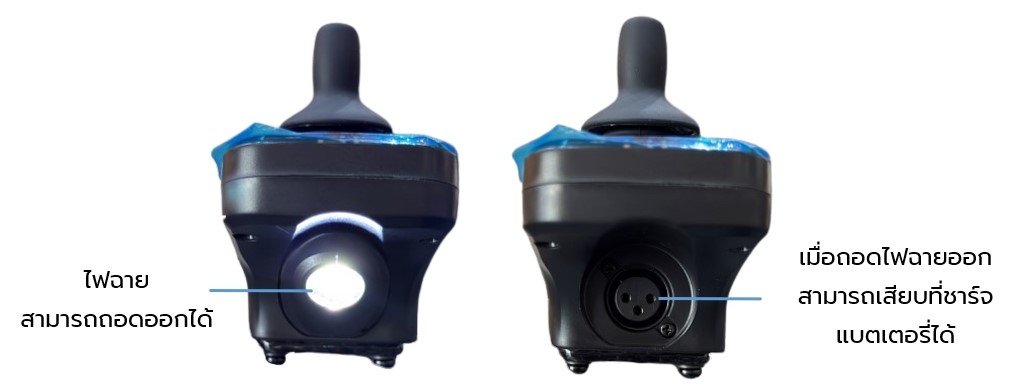

ต้องใช้เครื่องชาร์จเฉพาะที่ให้มาพร้อมกับรถเข็นเพื่อความปลอดภัย เสียบปลั๊กโลหะสามขาของเครื่องชาร์จเข้ากับช่องสามรูของตัวแผงควบคุม และใส่หัวชาร์จให้ถูกต้อง เพื่อความสะดวกของผู้ใช้ สามารถถอดกล่องแบตเตอรี่ออกเพื่อชาร์จโดยตรงได้ เมื่อชาร์จด้วยกล่องแบตเตอรี่ ต้องใช้ตัวแปลงชาร์จเพิ่มเติมเพื่อเชื่อมต่อแบตเตอรี่และเครื่องชาร์จ

เสียบปลั๊กที่ปลายอีกด้านหนึ่งของเครื่องชาร์จเข้ากับเต้ารับมาตรฐาน

ในระหว่างกระบวนการชาร์จ ไฟแสดงสถานะบนเครื่องชาร์จจะเปลี่ยนเป็นสีส้ม เมื่อไฟแสดงสถานะเปลี่ยนเป็นสีเขียว แสดงว่าแบตเตอรี่ชาร์จเต็มแล้ว หลังจากชาร์จเต็มแล้ว ให้ถอดปลั๊กไฟของเครื่องชาร์จและปลั๊กชาร์จออก แล้วเก็บเครื่องชาร์จไว้ในที่ปลอดภัย ปิดคอนโทรลเลอร์เมื่อไม่ได้ใช้งานรถเข็น เพื่อลดการใช้แบตเตอรี่ (ระยะเวลาในการชาร์จขึ้นอยู่กับพลังงานที่เหลืออยู่ในแบตเตอรี่เดิม)

ชาร์จแบตเตอรี่ให้เต็มประมาณ 4 ถึง 6 ชั่วโมงในแต่ละครั้งไม่ควรใช้งานรถเข็นขณะกำลังชาร์จ เมื่อต้องการใช้งานให้ถอดปลั๊กเครื่องชาร์จและเปิดใช้งานรถเข็นอีกครั้ง เมื่อถึงเวลานั้น รถเข็นจึงจะใช้งานได้ตามปกติ

เมื่อแบตเตอรี่หมดอายุการใช้งาน โปรดซื้อแบตเตอรี่ใหม่ตามความจำเป็นและเปลี่ยนใหม่ แบตเตอรี่ที่ใช้แล้วจะต้องทิ้งให้เหมาะสมหรือส่งคืนให้กับตัวแทนจำหน่ายเพื่อกำจัดเนื่องจากก่อให้เกิดมลพิษต่อสิ่งแวดล้อม
